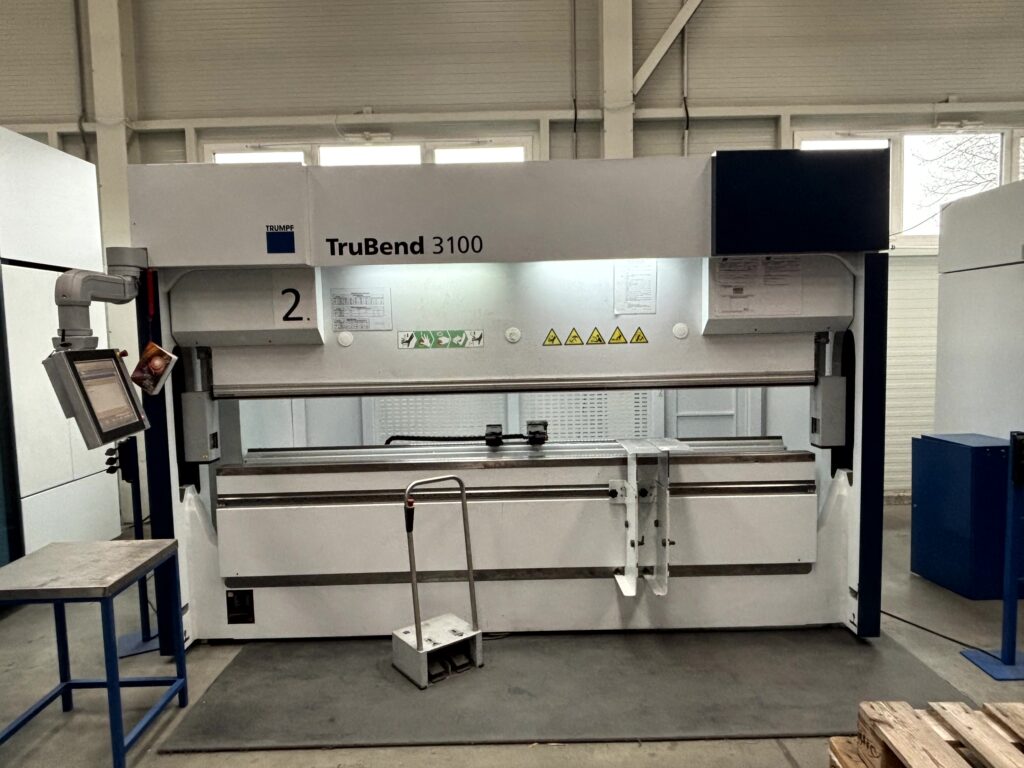

Zárt gépkeret

– A robusztus géptest egy hegesztett konstrukcióból áll: egy gépasztalból, két oldaloszlopból és két párhuzamos felső keresztirányú összekötésből. – A gép teljes hajlítási hossza korlátlanul használható. – A kompakt felépítés minimális helyigényt szükségeltet.

Nyomógerenda

– A nyomógerenda nagy hajlítási szilárdságával tűnik ki, és így pontos hajlítási eredményt biztosít. – A nyomógerenda kétoldalú, duplagörgős csapágyakon van vezetve. – Magas és konstans hajlítási pontosság érhető el az edzett lécek és utólagosan állítható holtjáték beállítással.

Nyomógerenda szférikus felfüggesztése a nyomógerenda ferdén állításával

– A nyomógerenda és henger szférikus összekötése. – A nyomógerendát ferdére lehet állítani. – A ferdén állítás lehetővé teszi tölcsérek gyártását és egyszerű kontúrok előállítását hosszú profilok esetén. – A szférikus felfüggesztés megakadályozza a henger sérülését (olajfolyás) a nyomógerenda ferdén állításának erejével.

Elektrohidraulikus felsőhajtás (IE3 motor)

– A hengerek egzakt együtt mozgása az elektrohidraulikus, 2 hengeres proporcionális szelepekkel ellátott felsőhajtásnak köszönhető.

Blokkhidraulika

– Nagy pontosság és egyforma nyomógerenda mozgás a zajszegény, nagynyomású belső fogaskerék szivattyúval ellátott blokkhidraulikával. – A nagy tengelysebesség (Y-gyorsjárat, Y-visszahúzás és Y-munkajárat) lehetővé teszik a magas termelékenységet.

Y-tengelymérő rendszer

– A nyomógerenda (Y-tengely) nagy pozicionálási pontossága a precíziós üveg-mérőléccel biztosított.

Hidraulikaolaj feltöltés (élettartamra szóló kenés)

– A gépet feltöltött olajtartállyal szállítják. – A magas élettartamú olajtartalom 10 év, és normál kezelés mellett az olajcsere szükségtelen.

Olajhűtő

– Az olajhűtő megakadályozza a hőmérséklet emelkedését a felsőhajtás és blokkhidraulika működése során, ezáltal növeli az élettartamot.

2-tengelyes hátsó ütköző rendszer (X és R)

– Az X- és R-tengely szabadon programozható, és lehetővé teszi az ütközési mélységek és magasságok fokozatmentes beállítását. – A tengelyek pozicionálási pontosságának köszönhetően precíz ütközési hosszok érhetők el. – Az ütközőujjak biztonságosan, manuálisan a hajlítási vonal előtt Z-irányban eltolhatók. – A magas tengelysebességek nagy termelékenységet tesznek lehetővé.

Ütközőujj (2 darab)

– Kopásálló ütközőujjak biztosítják a konstans ütközési hosszokat. – A munkadarab három különböző pozícióban ütköztethető. – A nagy munkadarabok egyszerű ütköztetése az ütközőujjra történő felfektetéssel.

Szerszámbefogás

TRUMPF manuális felső szerszámbefogó: – Az egy darabból álló szerszámbefogás imbuszcsavarokkal van rögzítve, és a szerszámot automatikusan központosítja. – A fej- és a vállnehéz szerszámok horizontálisan és vertikálisan (Safety Click) megfoghatók, valamint 180 fokban elforgatva behelyezhetők.

TRUMPF manuális alsó szerszámbefogó: – Az alsó szerszámbefogás imbuszcsavarokkal van rögzítve, és a szerszámot automatikusan központosítja. – A megfogóelemek edzettek.

Bombírozás

Kombinált CNC-vezérelt és önszabályozó bombírozó rendszer: – A bombírozás kompenzálja a nyomóerőmérés és nyomószár áthajlását a hajlítási folyamat alatt, ezáltal konstans hajlítási szöget biztosít a teljes hajlítási hosszon. – A bombírozás beállítása önállóan történik, a bombírozó egység az asztalba integrált CNC-vezérelt hidraulikus hengerrel működik.

Biztonság

Láppedál: – A láppedál tartójának és könnyű súlyának köszönhetően könnyen pozícionálható. – Funkciói: „Vész-Tart!” a lökethosszhoz, „Nyomógerenda-Fel” és „Vész-Állj” utókapcsoló.

Standard biztonsági berendezés: – Oldalra eltolható védőajtók elektronikus ellenőrzéssel, amelyek megakadályozzák az oldalirányú benyúlást a munkatérbe. – A hátsó védőajtó elektronikus ellenőrzéssel lehetővé teszi a gép belső terébe való bejutást. – Biztosítás „Vész-Állj” nyomógombbal. – A gép CE-jellel rendelkezik.

Vezérlés

Intuitív T3500T Multi-Touch-vezérlés: – Kezelőbarát 17”-os Multi-Touch vezérlés integrált szerszámadatbankkal és USB-interfésszel. – Az infravörös érintős technológia lehetővé teszi a kesztyűben történő kezelést. – Numerikus vagy grafikus CNC-hajlítóprogramok készíthetők. – A grafikus programozás automatikusan kiszámítja a hajlítási sorrendet és paramétereket egy grafikusan megjelenített termék alapján. – A TruTops Bend-del programozott hajlítóprogramok egyszerűen betölthetők a vezérlésbe. – Az eltolható és elforgatható tartókaroknak köszönhetően a vezérlés a kezelő igényeihez igazítható.

Integrált TRUMPF technológiai adatok: – A vezérlés minden hajlítási paramétert a TRUMPF technológiai adatbázis alapján számol standard szerszámokkal. – Vevő által definiált anyagok vagy szerszámok betöltése lehetséges.

Bővített gépfelszereltség

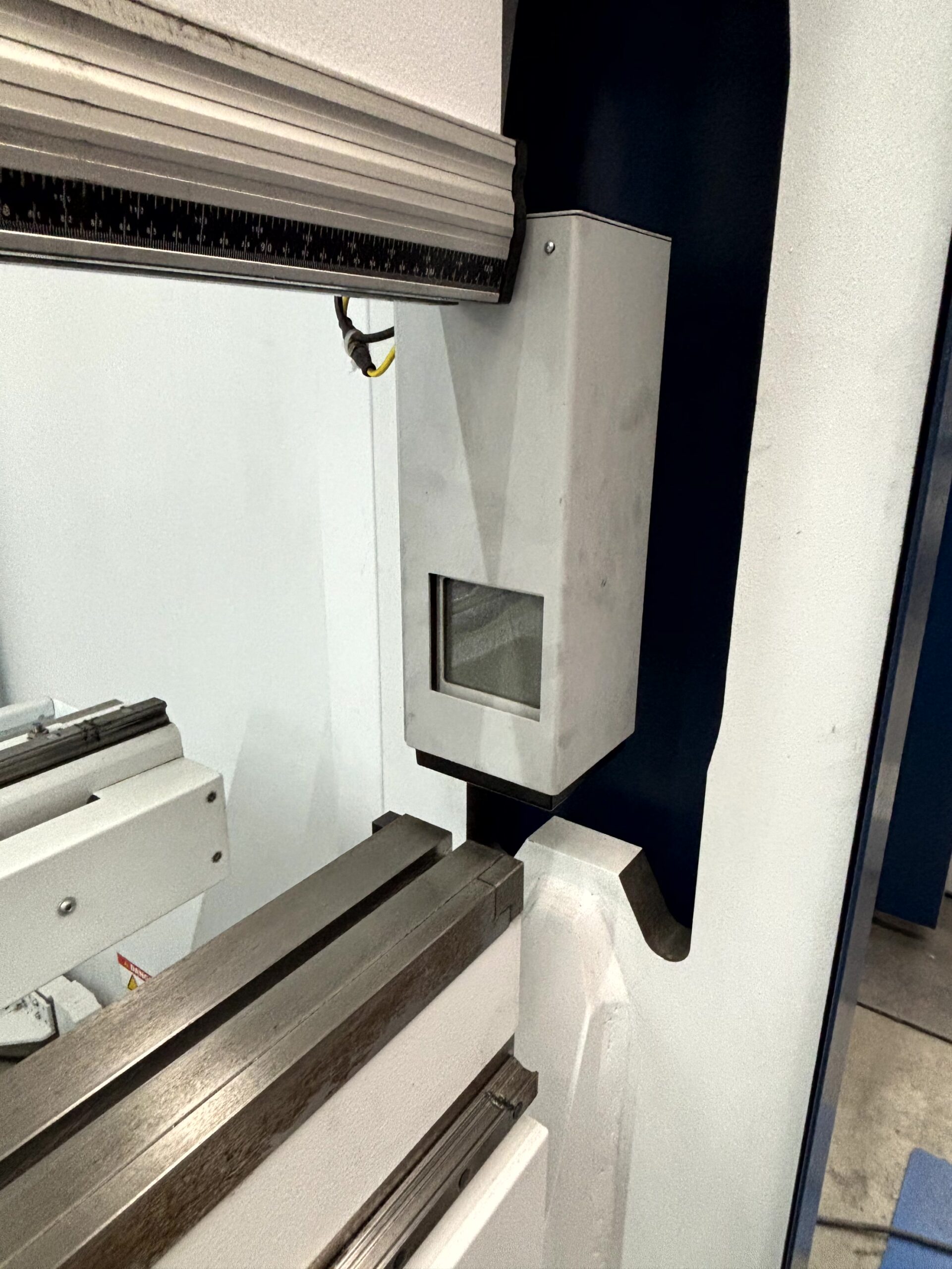

BendGuard: – Optoelektronikai biztonsági berendezés, amely gyors és biztonságos hajlítást tesz lehetővé. – A maximális Y-gyorsjárat sebessége tisztán láb üzemmódban nincs korlátozva. – A szerszámmagasság egyszerűen és gyorsan beállítható rácsos megoldással, súlykiegyenlítéssel. – A BendGuard az oldalsó szerszámozási folyamatokhoz egyszerűen hátratolható, újraszerelés nélkül. – A BendGuard érzéketlen a lökésre (leszerelés), mivel a ház elektronikája nincs rákapcsolva.

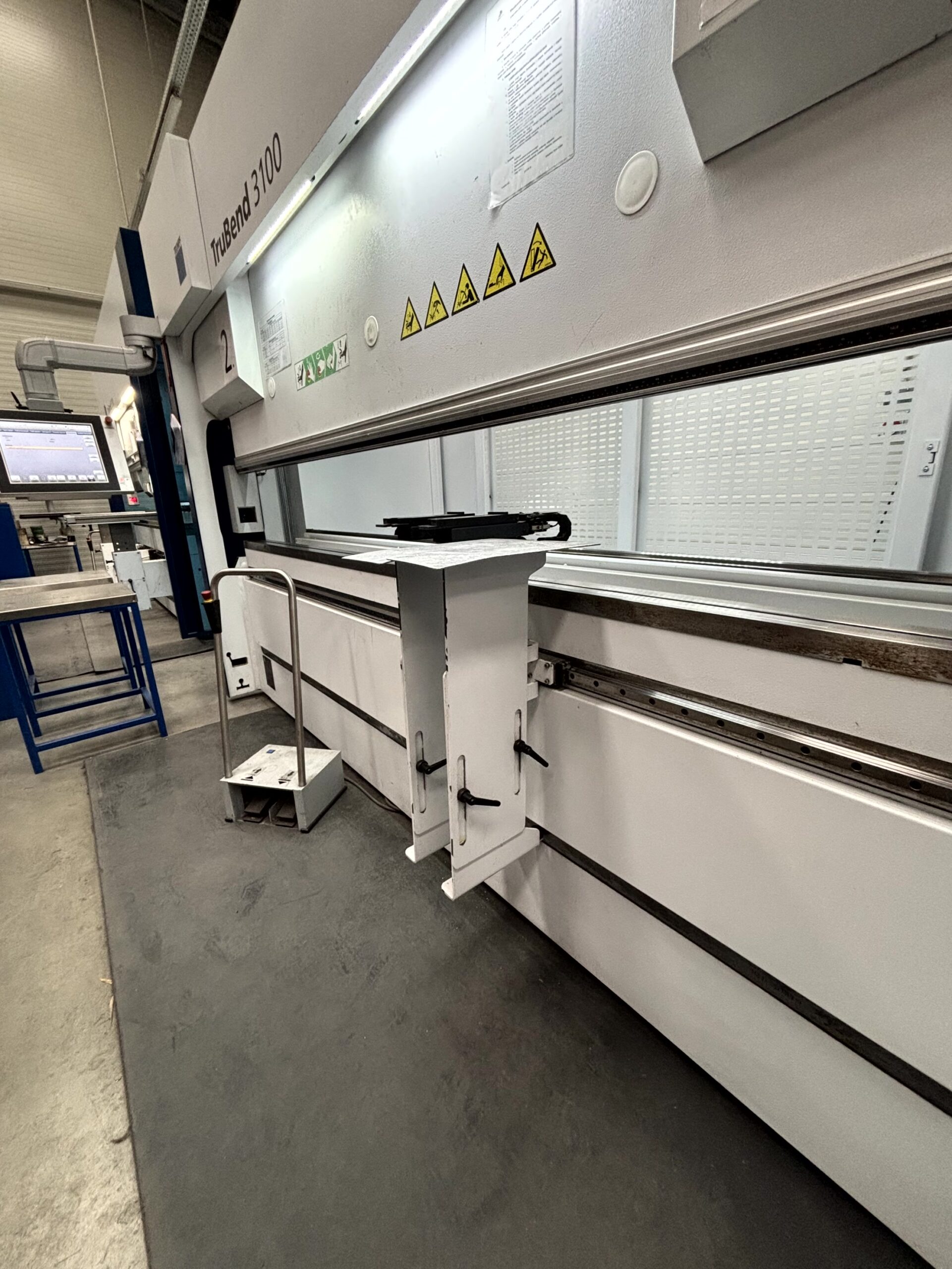

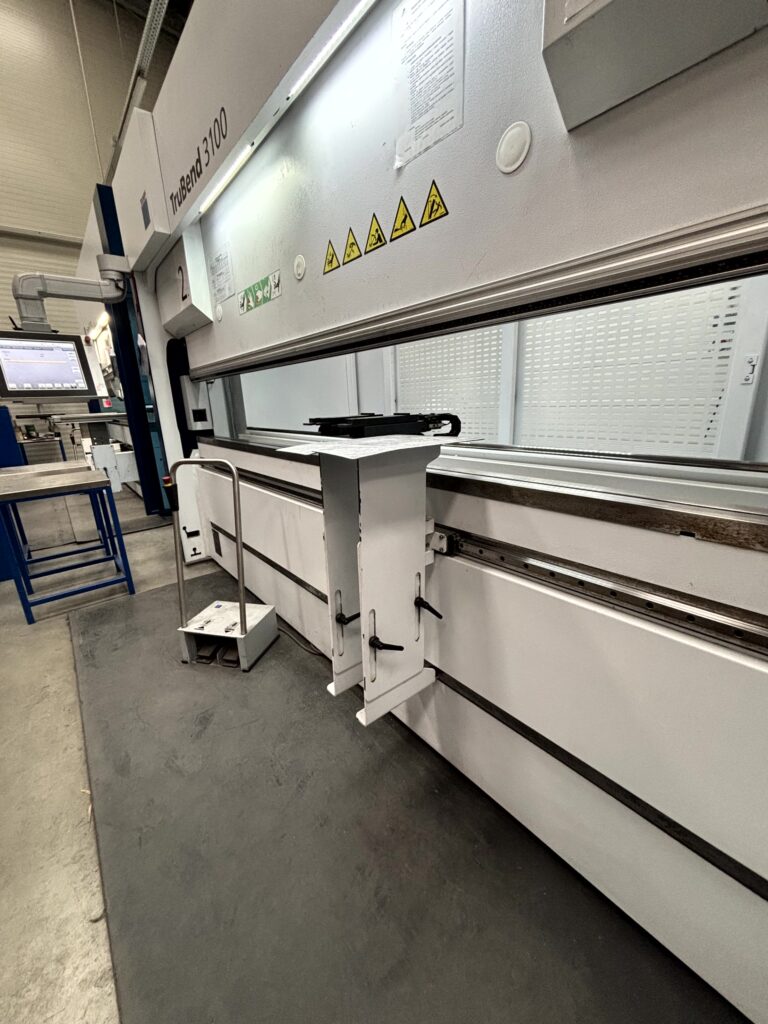

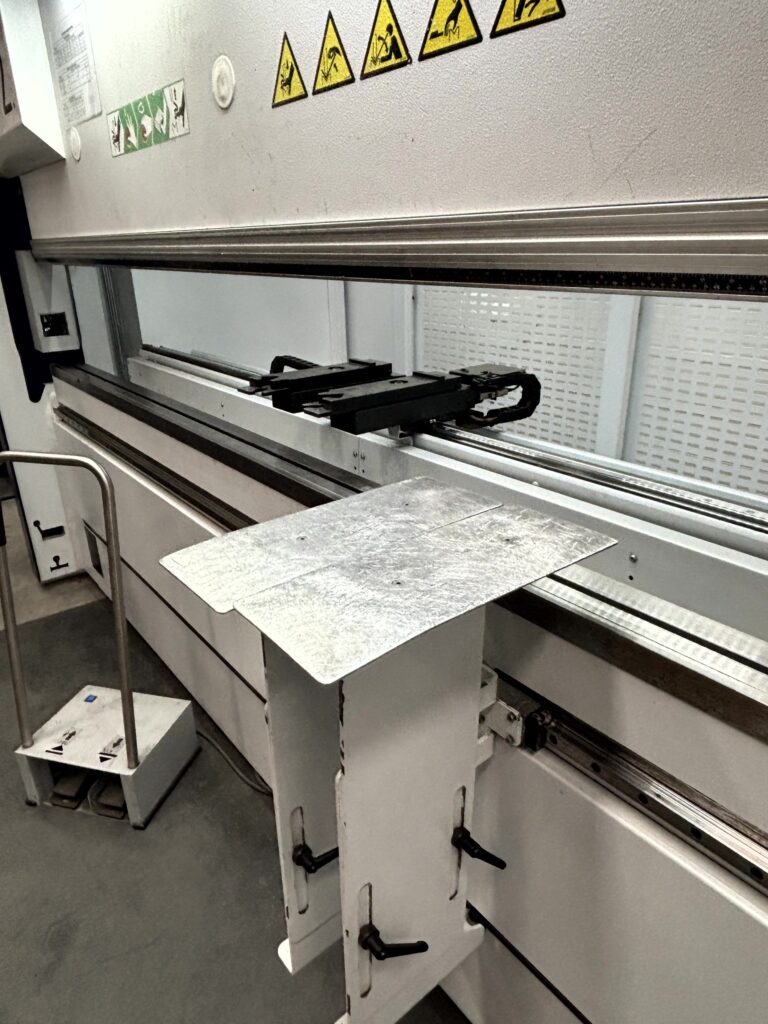

Asztalkonzol (2 darab): – Az asztalkonzolok Z- és R-irányban manuálisan állíthatók, és gyorsbefogóval rögzíthetők. – Megkönnyítik a nagy és nehéz munkadarabok kezelését, illetve tárolófelületként is szolgálnak a kész darabok számára. – Tartóerő: 70 kg konzolonként.

LED-munkaterület megvilágítás elöl és hátul: – A gépbelső és a gép előtti munkatér kiváló megvilágítása. – Modern LED-technológia: energiatakarékos, nem melegszik, és rendkívül hosszú élettartamú.

DXF import: – DXF rajzok beolvasása a 2D-vezérlésbe.
